超聲波焊接系統介紹

超聲波焊接系統分為傳統模擬電路和數字型電路

傳統模擬電路采用它激式或自激式分立元器件組成,經放大匹配輸出至換能器，形成一閉環回路。經過簡單的時間控制以實現超聲波焊接。而無法預設定其頻率、幅度、能量控制，只能實現簡單的時間焊接

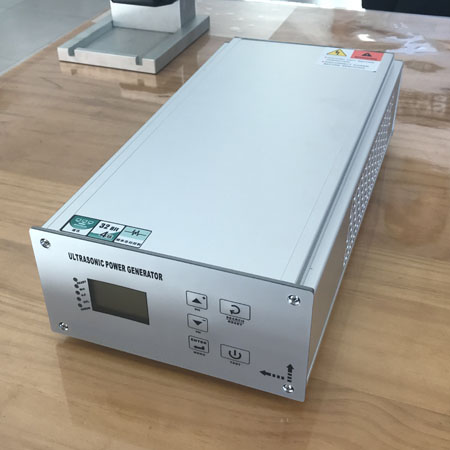

新一代超聲波焊接系統采用直接數字頻率合成技術,設計實現了一個頻率、相位可控的正弦信號發生器。在時鐘頻率給定后,輸出信號的頻率取決于頻率控制數字,頻率分辨率取決于累加器位數,相位分辨率取決于ROM的地址線位數,幅度量化取決于ROM的數據位字長和D/A轉換器位數。由電腦數字化系統對其頻率設定、追蹤補償、幅度設定、放大匹配輸出、信號檢測分析來控制其輸出功率、振幅、能量。并在超聲波電腦控制焊接系統中設有時間、能量、距離尺寸、深度尺寸等多種運用模式來實現不同的焊接需求。該系統具有精度高、顯示直觀、智能化程度高、控制靈活、性能較好、可靠性和穩定性更好、使用方便和性能價格比高等特點。
